इलेक्ट्रिक मोटर्स के उत्पादन में कई चरण शामिल हैं। यहां, हम स्टेटर उत्पादन प्रक्रिया पर ध्यान केंद्रित करेंगे। स्टेटर उत्पादन में चार मुख्य चरण शामिल हैं।
पहला कदम स्टेटर स्टैक में स्लॉट इन्सुलेशन पेपर डाल रहा है।स्टेटर स्टैक में स्लॉट इन्सुलेशन पेपर डालने से स्टेटर कॉइल को स्टेटर कोर से छोटा सर्किट को रोकने के लिए अलग किया जाता है। यह स्लॉट के भीतर एक स्थिर स्थिति में कॉइल को रखने के लिए समर्थन भी प्रदान करता है।

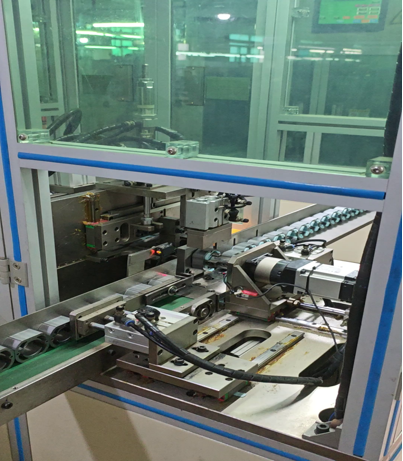

दूसरा कदम स्टेटर वाइंडिंग है।दो घुमावदार प्रक्रियाएं हैं: - स्लॉट वाइंडिंग और कॉन्सेंट्रिक वाइंडिंग में। - में स्लॉट वाइंडिंग को पूरी तरह से स्वचालित स्टेटर वाइंडिंग मशीन का उपयोग करके स्टेटर स्टैक पर किया जाता है। इसमें उच्च उत्पादन दक्षता, अच्छी स्थिरता और कम नुकसान है।
Consentric वाइंडिंग में स्टेटर स्टैक पर मैन्युअल रूप से स्टेटर कॉइल स्थापित करना शामिल है। यह उच्च लचीलापन, मजबूत प्रक्रिया संगतता और रखरखाव में आसानी प्रदान करता है।
तीसरा चरण टर्मिनल ब्लॉक स्थापित कर रहा है।टर्मिनलों को स्थापित करने के बाद, स्टेटर को एक समर्पित परीक्षण उपकरण पर रखें और परीक्षण पर एक शक्ति - करें। फिर लीड और कैपेसिटर स्थापित करें और उन्हें मजबूती से दबाएं।
अंतिम चरण स्टेटर का वैक्यूम संसेचन है।वार्निश को इंसुलेट करने में स्टेटर असेंबली को विसर्जित करें: वाइंडिंग को ठोस और कठोर करें। धातु की सतहों पर एक कॉम्पैक्ट, इन्सुलेट, और संक्षारण - प्रतिरोधी सुरक्षात्मक परत बनाएं। ऑक्सीकरण प्रतिरोध को बढ़ाएं, प्रतिरोध पहनें और ढांकता हुआ सुरक्षा।
