डायरेक्ट ड्राइव मोटर्स का वर्गीकरण
डायरेक्ट ड्राइव मोटर्स मुख्य रूप से रैखिक मोटर्स (रैखिक मोटर्स), टोक़ मोटर्स (डीडी मोटर्स), और आवाज का तार मोटर्स में विभाजित हैं ।
रैखिक मोटर
एक रैखिक मोटर एक संचरण है कि किसी भी मध्यवर्ती रूपांतरण तंत्र की आवश्यकता के बिना विद्युत ऊर्जा सीधे रैखिक गति यांत्रिक ऊर्जा में धर्मांतरित है. इसे एक घूर्णन मोटर के रूप में देखा जा सकता है जो विकिरण और चपटा है । रैखिक मोटर्स के सबसे आम प्रकार फ्लैट, यू-नाली और ट्यूबलर हैं । कुंडली की विशिष्ट संरचना तीन चरण है, और हॉल तत्व brushless दिक्परिवर्तन का एहसास है ।
रैखिक मोटर एक सिद्धांत है जिसमें पारंपरिक इमदादी मोटर रेडियल दिशा में कटौती और मोटर की परिधि एक सीधी रेखा में विकसित किया जाता है के रूप में माना जा सकता है । जब कुंडली (mover) सक्रिय है, एक चुंबकीय क्षेत्र stators के बीच हवा के अंतर में उत्पन्न होता है, और चुंबकीय क्षेत्र लाइनों चुंबकीय क्षेत्र और एक प्रेरक बल उत्पन्न करने के लिए स्टेटर स्थायी चुंबक द्वारा कटौती कर रहे हैं, जिससे रैखिक गति को प्राप्त करने.
(1) रैखिक मोटर्स का वर्गीकरण
ए ironless रैखिक मोटर (यू प्रकार मोटर)
प्रस्तावक केवल coils, कोई मैग्नेट, चलती stators के बीच कोई चूषण है; कोई cogging प्रभाव, चिकनी गति को प्राप्त करने और उच्च परिशुद्धता प्राप्त करने के लिए आसान नहीं है ।
B. आयरन कोर रैखिक मोटर (सपाट मोटर)
प्रस्तावक केवल कुंडल के अंदर एक चुंबक है, और वहाँ चलती stator के बीच एक मजबूत चूषण है, जो एक बड़ा जोर उत्पन्न कर सकते हैं.
C. रैखिक मोटर मॉड्यूल
टोक़ मोटर (डीडी मोटर)
टोक़ मोटर नरम यांत्रिक गुणों और एक व्यापक गति सीमा के साथ एक विशेष मोटर है । इस तरह के एक मोटर का शाफ्ट एक निरंतर शक्ति पर बिजली उत्पादन नहीं करता है, लेकिन एक निरंतर टोक़ पर बिजली outputs. टोक़ मोटर्स में शामिल हैं: डीसी टोक़ मोटर्स, एसी टोक़ मोटर्स, और brushless डीसी टोक़ मोटर्स ।
डीडी मोटर एक समाप्त उत्पाद है, जो मोटर का मूवर, stator, असर, readhead, आदि शामिल है के अंतर्गत आता है दूसरे शब्दों में, ग्राहक सीधे स्थापित कर सकते है और यह खरीद के बाद उपयोग करते हैं, एक रैखिक मॉड्यूल के समान । मुख्य रूप से स्टेशन के हस्तांतरण के समान, अनुक्रमण प्लेट अनुप्रयोगों के लिए प्रयोग किया जाता है ।

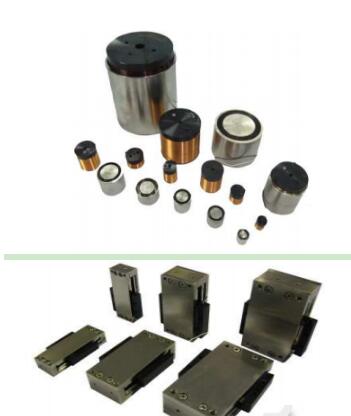

आवाज कुंडल मोटर
तथाकथित आवाज का तार रेखीय मोटर (voicecoilmotor) अपनी आवाज संरचना में इसी तरह कुंडल के लिए नामित किया गया है । यह उच्च आवृत्ति ध्वनि और उच्च परिशुद्धता के लक्षण है.
आवाज का तार मोटर भी एक प्रकार का डायरेक्ट ड्राइव मोटर है । यह मुख्य रूप से जेड-अक्ष प्रकाश लोड, शॉर्ट स्ट्रोक, उच्च आवृत्ति घूमकर गति के लिए उपयोग किया जाता है, और बल नियंत्रण अवसरों के लिए भी उपयुक्त है ।
